省スペース 卓上型打栓&本締めキャッパー
product製品紹介

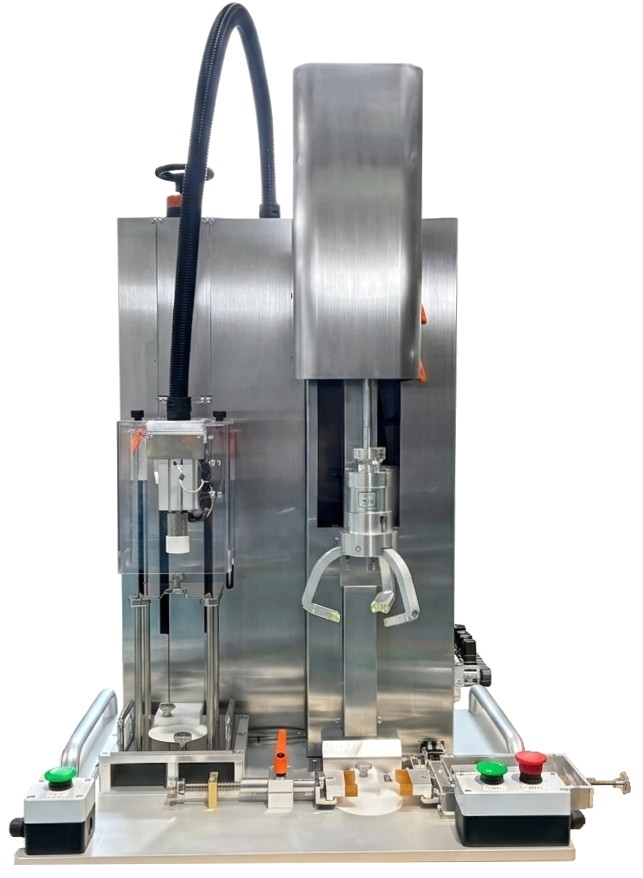

Product卓上型中栓打栓&本締めキャッパー工程を集約
SCD-1
省スペースで最大の効率
特徴
【中栓打栓】と【本締め】本来なら別々の工程をこの1台に凝縮。
本機は多様化する容器・キャップ形状に柔軟に対応するために開発された、省スペース・多機能型の卓上キャッピングマシンです。
- 1台２役のハイブリット仕様
打栓ユニットと本締めユニットを併設。通常は別工程となる「中栓打栓」から「キャッピング」、「キャッピング」から「オーバーキャップと装着」までを本装置１台で完結します。 - 単体動作も可能
キャップの本締めだけを行いたいといった場合でも各ユニットを個別に動作させる事が可能です。 - 小規模ライン・多品種生産に最適
製品規格が一定しないために自動化を後回しにしていた「中栓打栓工程」。
本装置は手作業の負担を減らしつつ、高い汎用性で小規模ユーザー様の生産性を劇的に向上させます。
 |
 |

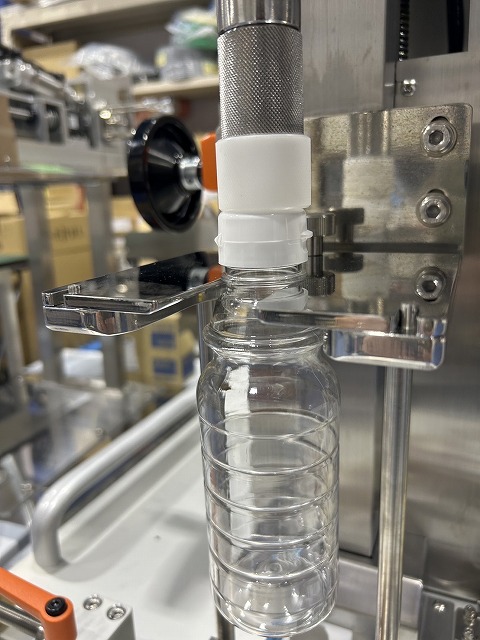

※打栓キャッパーとして使用する場合、ネックリングがある容器に対応します。（写真参照）
仕様
| トルク調整範囲 | 0.8～4.0Level デジタル設定（代数値） |
| トルク制御方式 | サーボコントロール |
| 品種記憶数 | 120品種 |

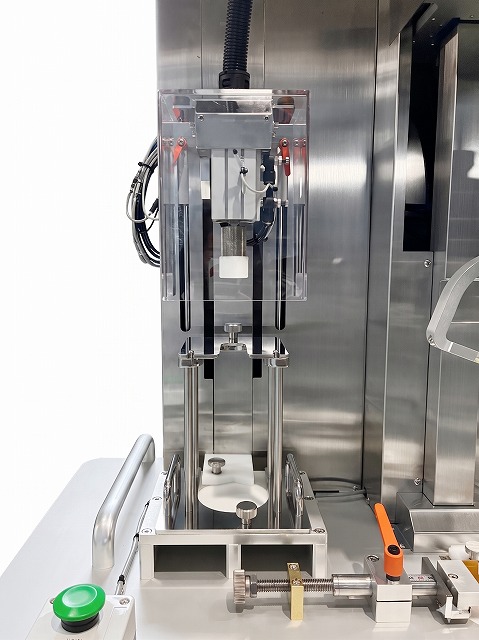

| 打栓方式 | エアーシリンダー式打栓 推力約 500N |
| 容器供給方式 |
ネックハンガー供給 ※容器ごとに設計必要 |
| 対応ボトル径 | Φ20～100㎜ |
| 対応ボトル肩高さ | 40～250㎜ ※但しボトル形状による |
| 対応スパウトパウチ長さ | 100～250㎜（設計変更有りで長さ変更可能） |
| 対応キャップ | 丸：Φ16～50㎜ |
| スパウト時サポート | ネックハンガー式サポート |
| 交換部品 |
フラット打栓ヘッド ※とんがりキャップ対応は別途部品 |
| ユーティリティー | 電源： AC100V 15A エアー： 0.5~0.6MPa |

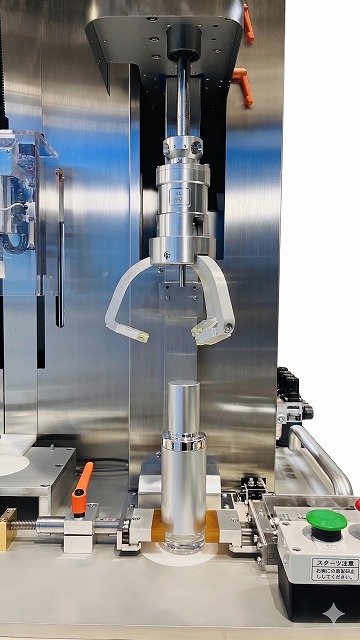

| キャッパーチャック |
３指チャック方式（S:Φ16～25㎜／M:21～30㎜／L：31～50㎜） |
| 装置寸法 | W700×D535×H1070㎜ |
| オプション |
ポンプノズル方向規制、ボトルクランプパー、小径３指チャック、ポンプキャップ用方向規制、スパウトパウチ用ネックハンガー |
図面
