Product高精度なキャップ締めと簡単な品種切替を実現！
スタンド型サーボキャッパー
SC-1シリーズ
特徴
- キャップ締め付け時、常にトルクの変化を管理し、指定トルクに達するまで締め付けますので、クラッチ式のように空回りによる締め付け不良が発生せず、ねじ不良等の空転の際はアラームで知らせます。
- オプションにより開栓モーション機能搭載で1台『ボトルキャッピング』『スパウトパウチキャッピング』『トルク計測器』の3通りの作業を行えます。

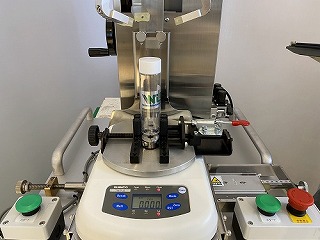

- トルク測定モードが付加され、トルク計をセットすれば開栓トルク測定が可能となりました。
- トルク測定は日本電産シンポ社のTNP-5を乗せるだけで即ご使用になれます。

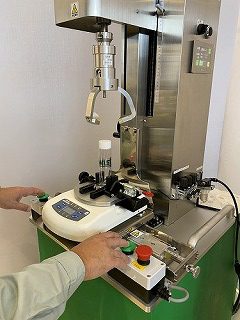

- 従来、キャップ開栓の測定はご担当者の開栓速度、力の入れ具合で測定値のバラツキがありましたが、本機によりどなたが開栓作業を行っても均一なデータを得られます。
- 間の開栓作業を分析し人手の開栓作業に近い動作で安定した測定結果を得る事ができます。
仕様＜ボトル 自動開栓機能付き＞
| トルク調整範囲 | 0.8～4.0Nｍ（デジタル設定） |
|---|---|
| トルク制御方式 | サーボコントロール |
| 品種記憶数 | 120品種 |
| 対応ボトル径 | Φ20～Φ110㎜ |
| 対応ボトル肩高さ | 肩高さ 45～270㎜ |
| ユーティリティ | 電源：AC100V 15A エアー：0.5～0.6MPa |
| 装置寸法 | L=310 W=580 H=1074 |
| オプション | ポンプノズル方向規制、ボトルクランパー |
| キャッパーチャック | ３指チャック方式（S:Φ16～Φ25 M:Φ21～Φ30 L:Φ31～Φ50） |
| 対応キャップ | 丸：Φ15～50㎜ |
仕様＜スパウトパウチ用＞
| トルク調整範囲 | 0.8～4.0Nｍデジタル設定 |
|---|---|
| トルク制御方式 | サーボコントロール |
| 品種記憶数 | 120品種 |
| 対応スパウト径 | 幅 250㎜ |
| 対応スパウト肩高さ | 肩高さ 2～400㎜ |
| ユーティリティ | 電源：AC100V 15A エアー：0.5～0.6MPa |
| 装置寸法 | L=250 W=400 H=1135 |
| オプション | ポンプノズル方向規制、ボトルクランパー |
| キャッパーチャック | ３指チャック方式（S:Φ16～Φ25 M:Φ21～Φ30 L:Φ31～Φ50） |
| 対応キャップ | 丸：Φ16～50㎜ |
仕様＜シーマー兼用仕様＞
■シーミング
| 適用キャップ径 | キャップに合わせ都度製作 |
|---|---|
| 加圧閉止方法 | エアーシリンダによる加圧閉止（長寸水管用余圧機能付） |
| シーミング時間 | タイマー制御（０秒設定でトルク締めキャッパーとして機能） |
■トルク締めキャッパー
| トルク調整範囲 | 0.8～4.0Nｍ（デジタル設定） |
|---|---|
| トルク制御方式 | サーボコントロール |
| 品種記憶数 | 120品種 |
| 対応ボトル径 | Φ10～Φ100㎜ |
| 対応ボトル肩高さ | 肩高さ 45～180㎜ |
| ユーティリティ | 電源：AC100V 15A エアー：0.5～0.6MPa |
| 装置寸法 | L=310 W=580 H=1074 |
| オプション |
トルク締め用３指チャック、ポンプノズル方向規制、ボトルクランパー ３指チャック方式（S:Φ16～Φ25 M:Φ21～Φ30 L:Φ31～Φ50） |
| 対応キャップ | 丸：Φ16～50㎜ |
図面
